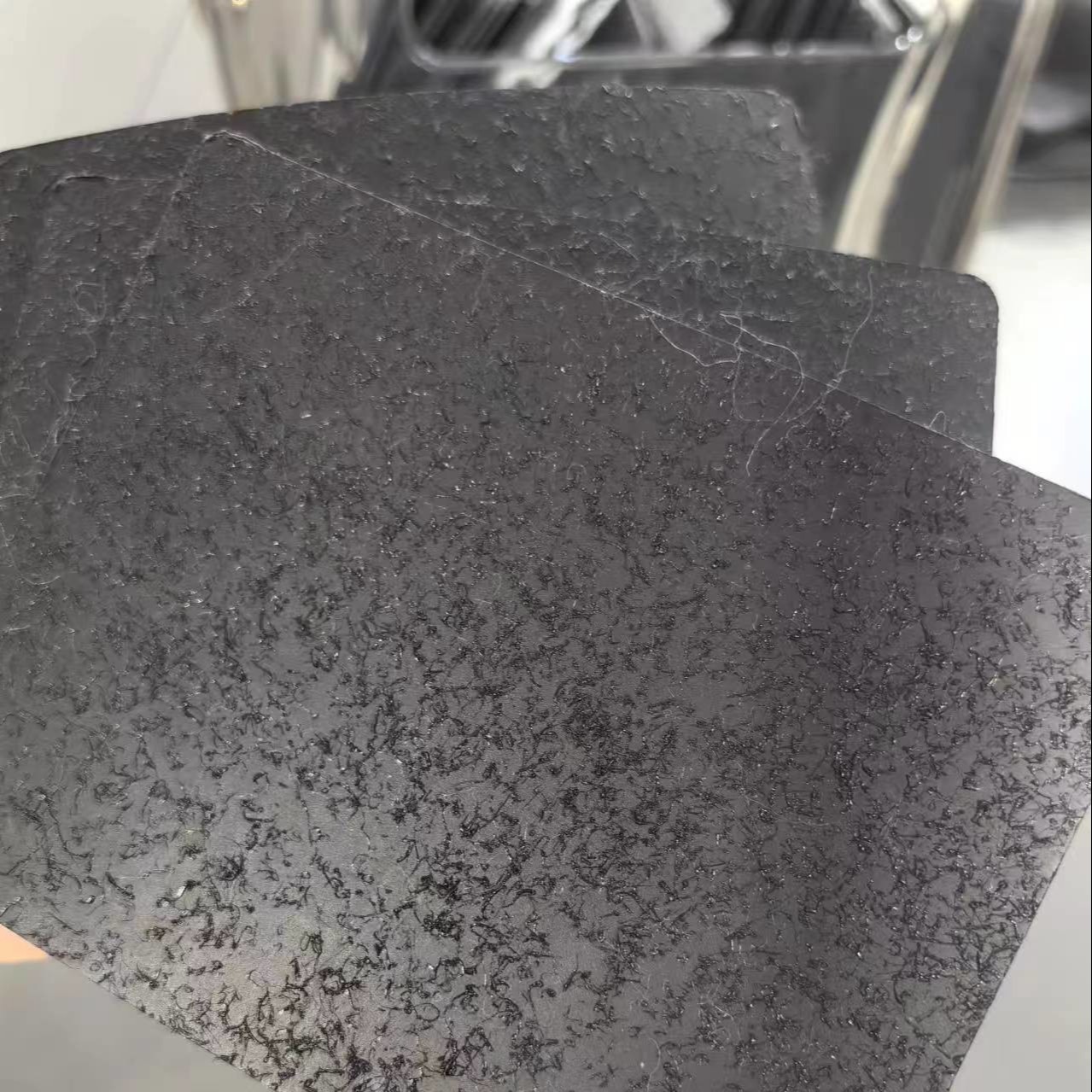

Dokusuz GeomembranYüksek sürtünme ve üst düzey kesme dayanıklılığı için özel olarak tasarlanmış kaba bir yüzey dokusuna sahip mühendislik polietilen zarıdır. Eğitimin dengelenmesi, çöpteşimi kaplamaları için idealdir.,ve hidrolik uygulamalar, bu ürün, uzun vadeli proje bütünlüğünü sağlamak için dayanıklılığı olağanüstü kayma karşıtı özelliklerle birleştirir.
Temel Özellikler
Çift yüzeyli doku: Maksimum sürtünme direnci için bir veya her iki tarafta da kum kağıdı benzeri bir kaplama.
Maddi Mükemmeliyet: UV istikrarlı ve kimyasal direnci olan yüksek kaliteli HDPE/LLDPE reçine ile üretilmiştir.
Kesme Gücü Optimizasyonu: Dik yamaçlarda ve yüksek stresli ortamlarda arayüz kaymasını azaltır.
Özelleştirilebilir Kalınlık: Proje özel gereksinimlerini karşılamak için 0.75mm ila 3.0mm kalınlıklarında mevcuttur.
Çevre Dayanıklılığı: Deliklere, yırtılmaya ve biyolojik bozulmaya karşı dayanıklıdır, zor koşullara uygundur.
Başvurular
1. Çöplük kaplamaları ve kapakları
2Maden yığınları için süzme bantları
3-Deniz rezervuarları ve kanal kaplamaları
4.Yol ve demiryolu salınımı
5Atık su arıtma havuzları
Teknik özellikler
(GB/T 17643-2011 ((GH-2T1,GH-2T2))
| Seri numarası |
Proje |
İndeks |
| Kalınlığı(mm) |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
| 1 |
yoğunluk (g/c)m2,≥) |
≥ 0.940 |
| 2 |
Yapılandırılmış Yükseklik (mm) |
≥ 0.25 |
| 3 |
Verim Gücü (N/mm,LD/TD) |
≥11 |
≥15 |
≥18 |
≥22 |
≥29 |
≥ 37 |
≥44 |
| 4 |
Kırılma dayanıklılığı (N/mm,LD/TD) |
≥ 8 |
≥ 10 |
≥13 |
≥ 16 |
≥21 |
≥26 |
≥32 |
| 5 |
Yıllık uzatma oranı (%) |
≥12 |
| 6 |
Kırılma uzatma oranı (%) |
≥ 100 |
| 7 |
Dikdörtgen yırtılma sıklığı (N) |
≥ 93 |
≥ 125 |
≥ 160 |
≥ 190 |
≥ 250 |
≥315 |
≥375 |
| 8 |
Çakma Gücü (N) |
≥ 200 |
≥270 |
≥335 |
≥ 400 |
≥535 |
≥670 |
≥ 800 |
| 9 |
Çekim yükü gerginliği çatlama (Notch Constant Load Tensle Metodu) h |
≥ 300 |
| 10 |
Karbon Siyah İçeriği ((Rang) (%) |
2.0~3.0 |
| 11 |
Karbon Siyah Dağınıklığı |
10'dan fazla 3 derece verisi yoktur ve 4 ve 5 derece verilere izin verilmez. |
| 12 |
Oksidatif indüksiyon zamanı (OIT) |
Standart OIT (min) ≥100 |
| Yüksek basınçlı OIT (min) ≥400 |
| 13 |
85°CTermal yaşlanma (90 gün sonra atmosferik basınç OIT tutma) |
≥ 55 |
| 14 |
Ultraviyole Işınlama 1600 Saatten Sonra, OIT Tutuklama (%) |
≥50 |
|
(CJ-T234-2006)
| Özellikleri |
1.00mm |
1.25mm. |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
Not: |
| Ürün |
| Kalınlık (mm) |
1.00mm |
1.25mm. |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
|
| Yapılandırılmış Yükseklik (mm) |
0.25 |
|
| yoğunluk (g/cm2,≥) |
0.94 |
|
| Çekim Özellikleri |
| Verim Gücü (N/mm,LD/TD) |
15 |
18 |
22 |
29 |
37 |
44 |
|
| Kırılma dayanıklılığı (N/mm,LD/TD) |
10 |
13 |
16 |
21 |
26 |
32 |
|
| Yıllık uzatma oranı (%) |
12 |
|
| Kırılma uzatma oranı (%) |
100 |
|
| Dikdörtgen yırtılma sıklığı (N) |
125 |
156 |
187 |
249 |
311 |
374 |
|
| Çakma Gücü (N) |
267 |
333 |
400 |
534 |
667 |
800 |
|
Çevresel stres çatlak dayanıklılığı (h)
(Tek nokta kesim sabit germe yöntemi) |
300 |
|
| Karbon Siyah |
| Karbon Siyah İçeriği ((Rang) (%) |
2.0~3.0 |
|
| Karbon Siyah Dağınıklığı |
10 gözlem alanının dokuzu 1. veya 2. sınıf olmalıdır, ancak 3. sınıfın 1'inden fazlası olmamalıdır. |
|
| Oksidatif indüksiyon zamanı (OIT) |
| Standart OIT (min) |
100 |
|
| Yüksek basınçlı OIT (min) |
400 |
|
| 85°C Fırında Yaşlanma (Minimum Ortalama) |
| 90 gün sonra, standart OIT tutma oranı (%) |
55 |
|
| 90 gün sonra, yüksek basınçlı OIT tutma oranı (%) |
80 |
|
| UV'ye Karşı Güç |
| 1600 saatten sonra ultraviyole ışınlanması, standart OIT tutma oranı ((%) |
50 |
|
| 1600 saatten sonra ultraviyole ışınlanması, yüksek basınçlı OIT tutma (%) |
50 |
|
| -70°C Düşük sıcaklıkta kırılganlık performans etkisi |
Geç. |
|
| Su buharı nüfuz katsayısı g.cm (cm2.s.Pa) |
≤1.0X10-13 |
|
| Boyutsal istikrar |
±2 |
|
Neden Teksturlu Geomembranımızı Seçmeliyiz?
Gelişmiş Ko-Ekstrüzyon Teknolojisi: Gerginlik dayanıklılığını tehlikeye atmadan eşit doku derinliği (0,3 ∼ 0,8 mm) sağlar.
Üçüncü taraf tarafından onaylanmış: CE ve ISO 9001 standartlarına uygun.
UV Direnci: 20+ yıl açık havada kullanım ömrü için% 2'den% 3'e kadar karbon siyah içerir.
Dikiş Uyumluluğu: Sıcak kenar kaynak teknikleriyle mükemmel uyumludur.
Kurulum Avantajları
*Ek kayma karşıtı katmanlara olan ihtiyacı azaltır
* 45°'ya kadar yamaçlarda istikrar sağlar
*Kotlama hendeği tasarımını basitleştirir
Ambalaj ve Nakliye
* Standart rulo genişliği: 3m8m (özelleştirilebilir)
*Roll uzunluğu: 50m ̇ 150m (kavimine bağlı olarak)
*Dokulamamış jeotekstil sargı ile korunmuştur
*Kontenaj dostu ambalaj
Kalite güvencesi
* Tüm dokulu jeomembranlar, aşağıdakiler de dahil olmak üzere sıkı bir QC testine tabi tutulur:
*Pelle yapışkanlık testleri (teksit bağ gücü ≥25 N/cm)
* Oksidatif indüksiyon zamanı için Farklı Tarama Kalorimetrisi (DSC)
*Arayüz sürtünme açıları için kesici kutusu testi
Mesajınız 20-3.000 karakter arasında olmalıdır!
